Ipari átfolyás-mérők

Liquid Controls átfolyás-mérőkről általában

A Liquid Controls mérők házában három darab szinkronban mozgó rotor biztosítja a mérendő közeg pontos mérését. Ezek a rotorok nincsenek fémes kapcsolatban a sem egymással, sem a házzal. Mindhárom rotor tengely végei egy hordozó tányérba van befogatva és a tengely végek kicsit túlnyúlnak rajta. A lapát rotorok váltakozva mozognak a fél-henger kialakítású furatokban, miközben a blokkoló rotor egy folyamatos, finom tömítést képvisel a még meg nem mért és a már megmért anyag között.

Az összes rotor-tengely egyik végén van egy "időzítő" fogaskerék. A blokkoló rotor fogaskereke - aminek kétszer annyi foga van, mint a másik kettő rotor fogaskerekének - fele akkora sebességgel forog, mint a lapát rotoroké.

Mindenütt a mérő egységben a találkozó felületetek vagy síkfelületek, vagy hengeres felületek, melyek a legpontosabban vannak kialakítva. Nincs rezgő, illetve lengő mozgás, ezért a rotor együttes rendkívül zárt és minimális tűrésű kapcsolatban van a mérővel. Ennek eredményeként a Liquid Controls mérők felülmúlhatatlan pontosságot (0,05%), hosszú élettartamot, és rendkívüli megbízhatóságot szolgáltatnak.

A mérők különböző belső tömítéssekkel készülnek, igazodva az áramló közeg fajtájához.
A különböző átfolyási sebesség tartományokhoz különböző típusokat tudunk ajánlani, amik a követekezők:

Liquid Controls M5 Min. átfolyási sebesség: 22 liter/perc Max. átfolyási sebesség: 227 liter/perc Max. üzemi nyomás: 10 bar Be- és kimeneti karimák méretei: 6/4" és 2"
Liquid Controls M7 Min. átfolyási sebesség: 38 liter/perc Max. átfolyási sebesség: 380 liter/perc Max. üzemi nyomás: 10 bar Be- és kimeneti karimák méretei: 6/4" és 2"
Liquid Controls M15 Min. átfolyási sebesség: 76 liter/perc Max. átfolyási sebesség: 760 liter/perc Max. üzemi nyomás: 10 bar Be- és kimeneti karimák méretei: 3"
Liquid Controls M30 Min. átfolyási sebesség: 135 liter/perc Max. átfolyási sebesség: 1325 liter/perc Max. üzemi nyomás: 10 bar Be- és kimeneti karimák méretei: 4"
Liquid Controls M50 Max. átfolyási sebesség: 1000 liter/perc vagy 1300 liter/perc Be- és kimeneti karimák méretei: 4"

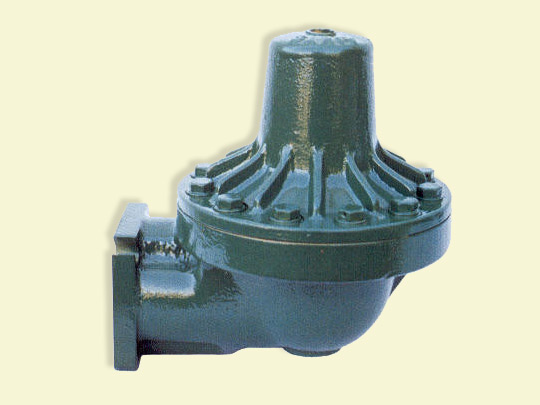

• Két fokozatú lezáró szelep, átfolyási sebesség ellenőrzési lehetőséggel bármilyen elektronikus regiszteren keresztül.
• Az áramló közeg hőmérséklete: -20°C...+80°C
• A külső hőmérséklet: -20°C...+80°C
• Max. számláló nyomás: 1,5 bar
• Max. működési nyomás: 10 bar alumínium típusnál
  16 bar szén-acél típusnál
• Minimális működési nyomás: 0,09 bar
• Csatlakozási karimák: 4"
• Elektro-hidraulikus parancs: 220V 50/60 Hz vagy 24VDC vagy rendelés szerint
• Standard mágnese fej: IP65 Robbanás-biztos EExd IIBT6, Áram fogyasztás 20

TE500 szimpla vagy dupla elektronikus számláló

Szimpla - Egy átfolyás-mérővel lehet használni, a számlálót vagy a tetejére lehet rászerelni, vagy külön is el lehet helyezni

Dupla - A számlálónak dupla kijelzési lehetősége van, szimultán működik két átfolyás-mérővel, és csak külön lehet elhelyezni.

Főbb jellemzők:

• 9 számjegyes törölhető számláló mutatja az átfolyt mennyiséget a környezeti hőmérsékleten, 9 számjegyes törölhető számláló mutatja a hőmérséklet kompenzált mennyiséget, 8 számjegyes nem törölhető számláló mutatja a környezeti hőmérsékleten átfolyt mennyiséget, 8 számjegyes nem törölhető számláló mutatja a hőmérséklet kompenzált mennyiséget, pillanatnyi átfolyási sebesség kijelzés, termék hőmérséklet kijelzés,
• hőmérséklet kompenzáció, Pt100-as hőmérséklet mérőtől tud jelet fogadni,
• riport funkció, napi átfolyt mennyiség mérésének engedélyezése, a tranzakciók listájának megjelenítése és/vagy kinyomtatása. Nagy méretű, háttér-világításos pont-mátrix LCD képernyő tájékoztatja a kezelőt a használat alatt,
• könnyű programozhatóság, lépésről lépésre lehet egy menüben beállítani az összes paramétert és irányító funkciót,
• linearizáció, kompenzálja a rákapcsolt átfolyás-mérő velejáró hibagörbéjét
• memória, az összes tranzakció elmentése a kronológiai sorrendben történő kijelzés illetve kinyomtatás lehetőségével,
• automatikus hiba korrekció, egyszerűsített újrakalibrálás a rákapcsolt átfolyás-mérő statikus hibájának automatikus kalkulációjával,
• digitális ellenőrzés, lehetőség az átfolyás elektromechanikus, digitális szeleppel való ellenőrzésére,
• impulzus adó, belső vagy külső kivitelben
• soros kommunikáció, RS232, RS485, RS422 protokollokon keresztüli kommunikációs lehetőség,
• önteszt, minden bekapcsoláskor végrehajtja,
• robbanás-biztos kivitelű a számláló, Eexd IIB T6 engedéllyel
• működési hőmérséklet: -20°C...+55°C
• időjárás álló IP65 dobozolás
• mérési karakterisztika az OIML R 117 Nemzetközi Ajánlás szerint
